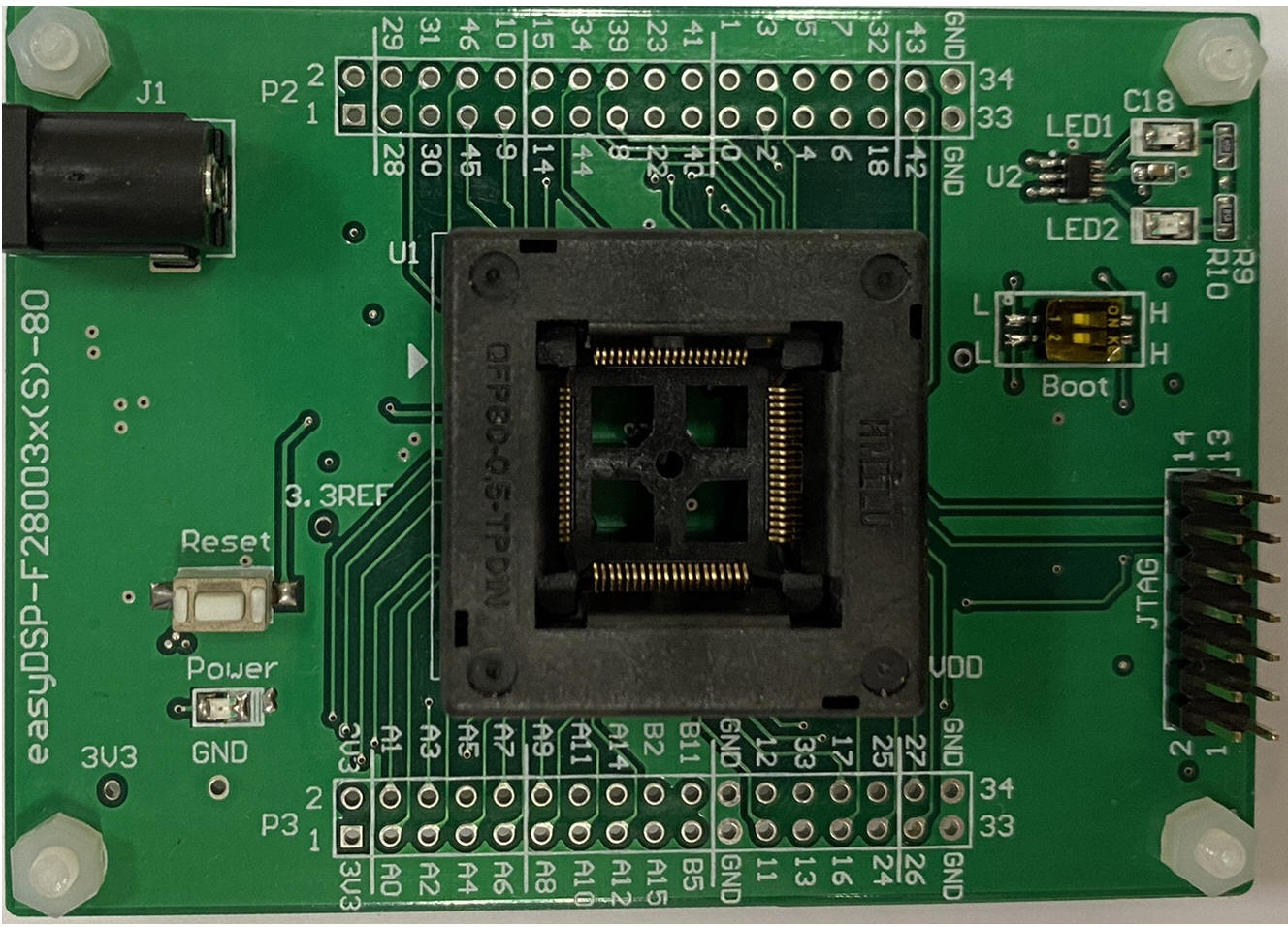

單核心浮點DSP運算控制卡 - easyDSP-F28003x(S)-80

特色:

• easyDSP-F28003x(S)-80 是 C2000 MCU 創新系列推出的首款產品。該系列中所有 MCU 產品均具備 有相關功能訊號與腳位及軟體相容性，可提供不同的效能範圍，充分滿足從工廠自動化伺服驅動器到起重機驅動器產品系列各種不同效能需求。TMS320F28003x(S)-80 與未來單核衍生產品將改變產品平台的決策制定方式，讓客戶減少軟硬體開發時間與成本。

  • 採用FPU浮點運算處理器

  • 採用 C28x 內核中包含的最新三角函數 (TMU) 加速器，快速執行控制函數中使用的三角函數演算法，例如通常在 FPGA 中完成的轉矩回路演算法。

  • Viterbi/Complex Math Unit (VCU-I)

  • Ten hardware breakpoints (with ERAD)

  • Programmable Control Law Accelerator (CLA)

  • CLB, AES and CAN-FD

easyDSP-F28003x(S)硬體規格:

• TMS320F28003x 數位信號處理器(DSP)與執行在120MHz

• 晶片支援浮點運算功能

• 69K byte的 RAM

• 384K byte的內含Flash ROM

• 晶片腳位均有拉出，包含GPIO、ADC 和其他電源訊號

• 外部擴充連接頭(包含A/D通道和GPIO接點)

• 模組工作電壓只需外加5 Volt

• 支援隔離式ISO-JTAG轉接介面

• 支援開機模式設定

• 可搭配此系列處理器F280039CSPN(80支腳位)

發展工具 - 開發環境與軟體:

開發環境	型號	說明
	XDS1xx ISO V2(隔離式)模擬器	第二代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS4.x、5.x、CCS6.x 。(提供比上一代更高兩倍的傳輸速度)New!
	XDS1xx ISO V3(隔離式)模擬器	第三代XDS1xx USB介面模擬器，添加隔離式介面，支援CCS5.x以上 版本。
	easyDSP-SCI-ISO隔離式SCI傳輸器	支援串列訊號TTL轉USB介面，採用隔離式介面 New!
	XDS1xx V3模擬器	第三代XDS1xx USB介面模擬器，支援CCS5.x、CCS6.x New!
	單極性多功能訊號轉接板	提供單極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片
	雙極性DAC電壓輸出模組	提供正負雙極性電壓輸出控制模組，支援標準SPI介面，相容於C2000/MSP430系列所有晶片
	Micro SD儲存裝置(easyDSP-SD Card)	採用SPI介面資料傳輸，可以相容各式DSP與MCU處理晶片
	嵌入式DSP系統與CAN匯流排開發套件	結合TI DSP處理器的CAN匯流排開發套件
	4通道降壓轉會模組	類比電壓準位轉換模組
	4通道升壓轉換模組	類比電壓準位轉換模組
	Code Composer Studio V8.x New!	最新版軟體開發環境，可支援全系列MSP430/ARM/DSP處理器，可安裝於WIN7/8/10
