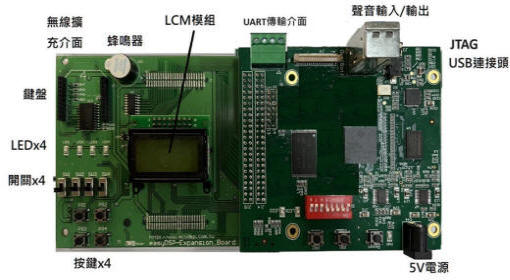

浮點DSP數位訊號處理開發平台(搭配easyDSP-Expansion_Board)
特色:
-
使用TI德州儀器TMS320C6748浮點運算處理器為主要控制核心，結合了定點運算與浮點運算處理功能，基本DSP操作執行速度 標準在456MHz。
-
包含一組16-Bit 同步化的類比ADC/DAC，取樣頻率預設為48KHz的聲音通道擷取
-
包含一個LCM液晶螢幕模組
-
包含四個按鍵觸發
-
包含四個可顯示與控制的LED燈
-
包含四個可控制的Switch
-
包含一個可控制的蜂鳴器
-
包含一組無線傳輸介面
-
包含一組UART傳輸介面
-
提供完整的範例應用(採用C語言的原始編碼)與教學研究應用範例，讓您即時的使用DSP來作各式的音效處理與程式控制與顯示。
-
支援Code Composer Studio V8.2以上版本。

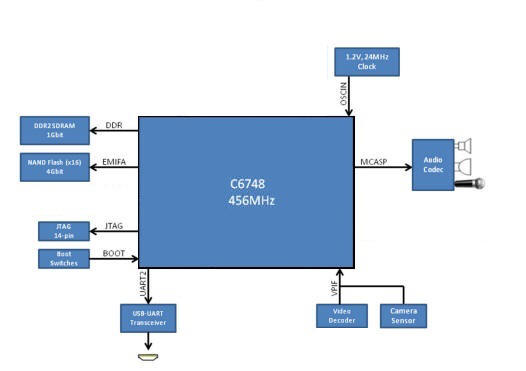

TMS320C6748浮點運算處理器開發套件Processor規格:
-
456-MHz C674x Fixed/Floating Point DSP
-
Superset of the C67x+ and C64x+ ISAs
-
Up to 3648 MIPS and 2746 MFLOPS
-
Byte-Addressable (8-, 16-, 32-, and 64-Bit Data)
-
C674x Two-Level Cache Memory Architecture
-
Enhanced Direct Memory Access Controller 3 (EDMA3)
-
Two External Memory Interface
-
Configurable 16550-Type UART Modules
TMS320C6748浮點運算處理器開發套件硬體模組記憶體規格:
-
128 MByte DDR2 SDRAM running at 150MHz
-
128 MByte 16-bit wide NAND FLASH
教學實驗應用範例與實驗手冊:
‧ 第一章 嵌入式多核心系統設計之發展與應用
‧ 第二章 數位訊號處理器架構
‧ 第三章 發展工具介紹與環境說明
‧ 第四章 CCS的安裝與操作練習
‧ 第五章 DSP的基本數學運算
‧ 第六章 基礎DSP的範例實作
‧ 第七章 基礎LED的範例實作
‧ 第八章 基礎DIP的範例實作
‧ 第九章 IO控制與Buzzer操作練習
‧ 第十章 LCD液晶螢幕控制數位
‧ 第十一章 基礎中斷的範例實作
‧ 第十二章 UART傳輸介面與格式
‧ 第十三章 聲音輸入與輸出的範例實作
‧ 第十四章 Sine弦波函數輸出實作
‧ 第十五章 弦波聲音輸出的範例實作
‧ 第十六章 弦波輸出繪圖的範例實作
‧ 第十七章 各式訊號輸出的範例實作
‧ 第十八章 音源回音(echo)的製作
‧ 第十九章 數位振幅調變的應用
‧ 第二十章 數位濾波器的應用
‧ 第二十一章 DTMF弦波輸出的範例實作
無線模組範例與C#視窗教學實驗:
-

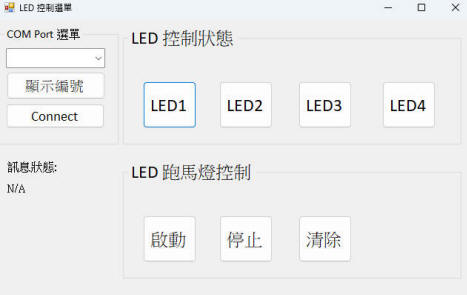

可透過藍芽或ZigBee無線模組進行遠端 開發平台LED控制
底下為電腦端C#視窗程序，提供原始範例，可進行修改與新增功能
-

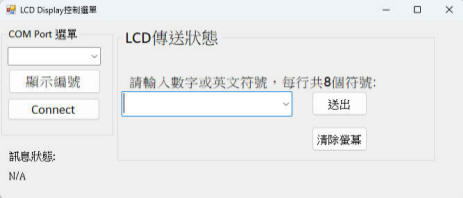

可透過藍芽或ZigBee無線模組進行遠端 開發平台LCD螢幕輸出控制
-
底下為電腦端C#視窗程序，提供原始範例，可進行修改與新增功能
-

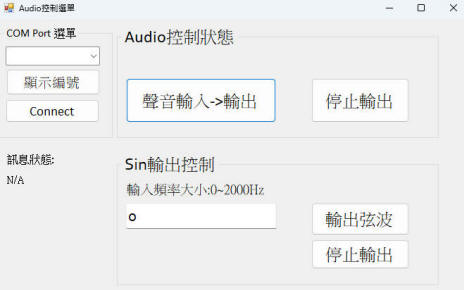

可透過藍芽或ZigBee無線模組進行遠端 開發平台聲音輸出控制
-
底下為電腦端C#視窗程序，提供原始範例，可進行修改與新增功能
-

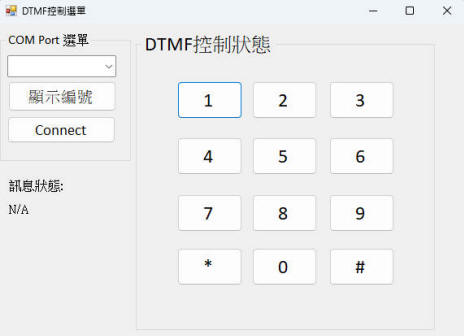

可透過藍芽或ZigBee無線模組進行遠端DTMF聲音輸出控制
-
底下為電腦端C#視窗程序，提供原始範例，可進行修改與新增功能
